CARA MEMBUAT KABEL UTP DAN MENSHARING DATA DENGAN KABEL UTP
NAMA : SINDY ESTER PRATAMA
NIM : 13180906
KELAS : TK13.2C.01
Bagaimana Cara Membuat Kabel UTP?
Apa saja yang dibutuhkan untuk membuat kabel UTP ?
Tang Krimping (crimping tools), ini adalah alat untuk mejepit kabel UTP ke konektor RJ45. Pastikan anda mempunyai tang krimping ini yang diperuntukan untuk konektor RJ45, dan mempunyai presisi yang kuat. Karena jika tidak kuat penjepitnya akan lebih mudah meleset pin tembaga RJ45nya.
Konektor RJ45, Konektor adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN di perangkat jaringan kita.
Kabel UTP/LAN, jenis kabel yang digunakan dalam jaringan komputer berjenis kabel UTP Cat 5 yang berisi 8 kabel didalamnya.BAGAIMANA URUTAN WARNA DI KABEL LAN / UTP ?
Kabel ini mempunyai urutan warna yang perlu diketahui dalam pembuatan kabelnya. Urutan warna ini punya dua jenis, jenis kabel UTP straight dan cross mempunyai urutan warna yang berbeda.
Urutan Warna Kabel LAN Straight
Kabel straight mempunyai urutan warna yang sama di kedua ujungnya.
Urutan dari PIN 1 – 8
1. Orange Putih
2. Orange
3. Hijau Putih
4. Biru
5. Biru Putih
6. Hijau
7. Coklat Putih
8. Coklat
Urutan Warna Kabel LAN Cross
Kabel cross mempunyai urutan warna yang berbeda di salah satu ujungnya. Di salah satu ujungnya buat seperti :
1. Hijau Putih.
2. Hijau.
3. Orange Putih.
4. Biru.
5. Biru Putih.
6. Orange.
7. Coklat Putih.
8. Coklat.
BAGAIMANA CARA MEMBUAT KABEL UTP / LAN
 |
| Credit: Dong Ngo/CNET |
- Potong panjang kabel sesuai kebutuhan.
- Kuliti bungkus luar kabel, seruas jari kelingking saja. Hati-hati kabel kecil didalamnya terpotong.
- Urut-urut kabel kecil didalamnya agar lurus, agar mudah dimasukan ke konektor RJ45nya.
- Masukan kabel ke konektor RJ45nya, pastikan semua ujungnya sampai mentok di konektornya. Agar kabelnya tergigit oleh tembaga konektornya.
- Jepit konektornya pakai tang krimping, posisi kabel jgn sampai tertarik atau pastikan masuk dengan benar kabelnya.
- Done, anda sudah selesai.
1. Menyambungkan Komputer Langsung Ke Komputer (Tanpa HUB)
Bila anda menggunakan sharing data dengan kabel UTP yang tujuannya menghubungkan Lan komputer ke lan komputer, maka anda harus menggunakan jenis pengkabelan “Cross”. istilah lain jaringan ini adalah “Peer to Peer”
 |

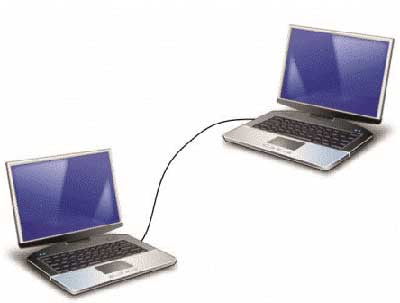

| Peer to Peer - cara sharing data menggunakan kabel utp |
2. Komputer Ke HUB atau Switch
Bila anda ingin sharing data menggunakan kabel UTP yang nantinya anda hubungkan ke HUB/Switch maka jenis pengkabelannya adalah “Straight” . Pembangunan menggunakan media HUB/Switch adalah jenis pembangunan yang tergolong medium – besar contoh penerapan adalah “warnet”.
 |
| Komputer Ke Hub - cara sharing data menggunakan kabel utp |
Langkah Sharing Data Menggunakan Kabel UTP
Tancapkan Kabel Ke Port Lan Komputer / Laptop
Setting Komputer 1
1. Klik Start -> Control Panel -> Network and Internet -> Network and Sharing Center -> Change adapter setting
2. Klik Kanan pada “Local Area Connection -> Pilih Properties
 |
| Klik Kanan Pada Local Area Network - cara sharing data menggunakan kabel utp |
3. Klik terlebih dahulu “Internet Protocol Version 4 (TCP/IP) kemudian klik Properties
4. Klik”Use the following ip address” -> Setting IP-nya
Ip address : 192.168.1.1
Subnet mask : 255.255.255.0
Default gateway : 192.168.1.3
5. Tekan OK
Setting Komputer 2
Langkah sama dengan diatas, IP yang disetting pada komputer 2 sebagai berikut :
Ip address : 192.168.1.2
Subnet mask : 255.255.255.0
Default gateway : 192.168.1.3
Tekan Ok
Lakukan Testing Pada Komputer 1 Dan Komputer 2
Setelah anda menyeting IP address dua komputer tersebut, langkah selanjutnya adalah melakukan test, apakah berhasil terhubung atau tidak.
1. Tekan (Windows + R)
2. Ping Ip Komputer Satu Ke Komputer Dua
Ketikan perintah “ping 192.168.1.2” pada komputer 1, sedangkan komputer dua lakukan test juga dengan cara “ping 192.168.1.1”
Bila hasil yang tampak adalah “Reply from ......” maka komputer sepenuhnya sudah terhubung melalui kabel lan
Setting Yang Wajib Anda Lakukan Sebelum Sharing Data
1. Klik Control Panel -> Network and Internet -> Network And Sharing Center -> Klik Change Advanced sharing setting
2. Atur Settingan Seperti Dibawah Ini
Pada Network discovery ubah menjadi “Turn on Network Discovery”
Pada File and Printer ubah menjadi “Turn on File and printer sharing”
Pada Public folder ubah menjadi “Turn on Public folder sharing”
Pada Password protected ubah menjadi “Turn off password protected sharing”
3. Klik Save changes
Cara Sharing Data Atau File Yang Anda Inginkan
1. Pilih folder yang anda ingin share
2. Klik kanan -> Share with -> Specific People
3. Arahnya drop down -> pilih Everyone -> Klik Add
4. Bila Sudah Klik Share
 |
| Menambahkan Permission - cara sharing data menggunakan kabel utp |
Cara Melihat Data Yang Di Share
1. Masuk Windows Explorer seperti biasa
2. Klik “Network”
